GIS局放在线监测设备YYPD-G2000

    YYPD-G2000型GIS局部放电在线监测系统采用超高频检测技术并配置高灵敏度传感器对局放信号进行现场处理。通过内置专家数据库、Web 后台处理系统、因特网接入等技术对局放信号进行远程实时在线监控和分析。具有极高的性价比,非常适合在无人值守变电站长期运行。实时监测GIS 在运行过程中的局部放电情况,及时对GIS 绝缘异常状态和放电性故障做出预警。为GIS 正常运行提供必要的指导数据,进一步提高了GIS运行的可靠性、安全性和有效性。
    系统采用集成模块化设计,将信号采集单元、信号处理、A/D 转换、干扰过滤、数据处理、放电量显示等集成在站端监测模块中。每个站端监测模块可独立运行、数据分别记录,通过一条数据通讯总线将多台站内监测模块(*多256台)的数据传输后台分析软件系统上统一管理分析。多台站内监测模块亦可通过互联网将监控数据远程传输到总监控室,实现对局部放电信号强度、密度的实时总监控并对其倾向性推移进行预判、评估,避免重大事故发生。
  系统软件上:独特的多重抗干扰设计,可以有效避免误判、确保检测结果的准确性;后台设计了专门的动作级别和标准密度设置选项,通过设置,分离噪音干扰信号。系统硬件上:设计噪音过滤通道,用来屏蔽现场背景噪音、净化信号采集环境。同时,对特定波段的杂音信号增加了高通滤波器,有效减少了杂波对系统的影响。
  系统采用智能化设计,通过对信号的波形、相位特征的判别,自动区分干扰信号并实现声光报警。同时,系统还自带大量标准数据模型,自动把现场传感器采集的信号与系统内部自带的标准数据模型进行对比、分析,大大提高检测结果的可靠性。



现场处理单元:

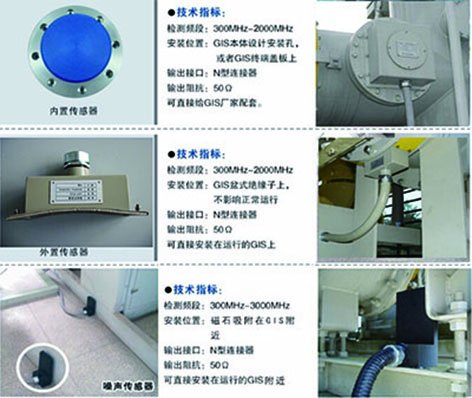

传感器:

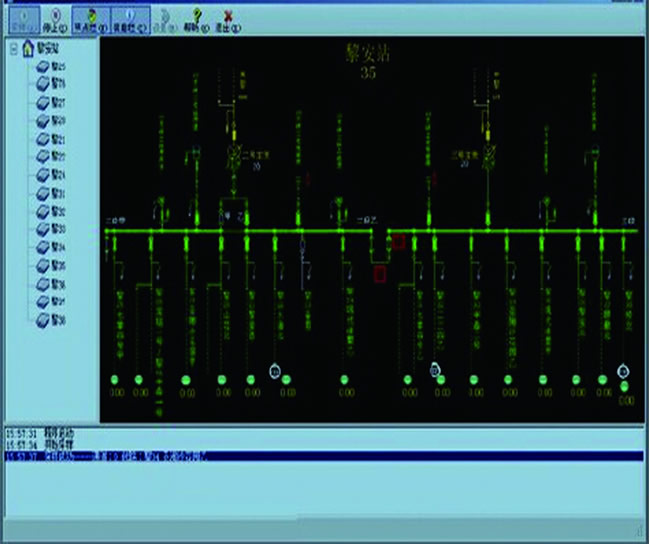

后台监控软件:
