变压器局放在线监测系统YYPD-T1000


变压器超高频局放在线监测系统(型号:YYPD-T1000)是从UHF频段提取局放信号进行分析测量的局放监测产品,系统结构由传感器、数据处理通讯单元、后台监视系统三大部分组成、传感器完成对监测设备的测量,将信息量送到数据处理通讯单元进行集中分析、显示以及告警,并将数据上传到后台机进行全面的监视和分析。



产品特点



1、系统测量频带为300MHz到2000MHz,频带内驻波比 Z< 2,能有效抑制各种低频干扰;
2、变压器整体为全封闭的金属壳体,能有效屏蔽外界电磁干扰信号;
3、UHF传感器通过放油阀或者人手孔处安装,是非电气接触式结构,对一次设备影响较小,能保障测量人员安全;
4、局放监测IED 中能的监测信息采用实时上传后台系统存储在后台系统里面;可通过站控层网路由主IED 调用历史监测信息。

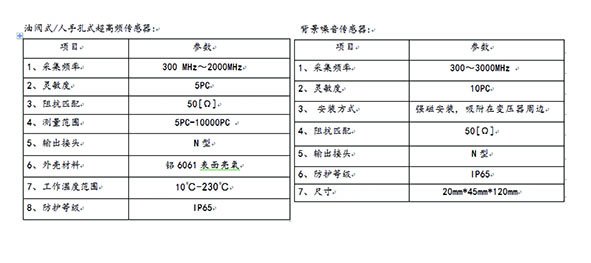

传感器

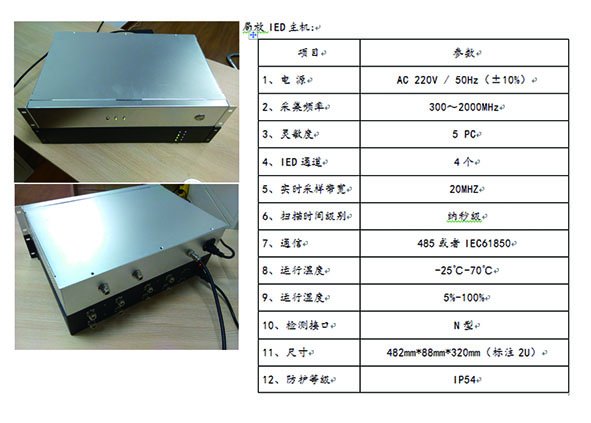

IED主机
